Комплекс для кардіопульмонального навантажувального тестування (CPET)

1. Призначення системи

Комплекс призначений для проведення кардіопульмонального навантажувального тестування (CPET) — об’єктивної оцінки реакції серцево-судинної та дихальної систем на дозоване фізичне навантаження. Система одночасно реєструє параметри газообміну, 12-канальну ЕКГ, артеріальний тиск і параметри навантаження на біговій доріжці.

Результатом є синхронізований масив даних і звіт для клінічної інтерпретації: споживання кисню (VO₂), виділення CO₂ (VCO₂), вентиляція, частота серцевих скорочень, ЕКГ у спокої та під час навантаження, артеріальний тиск, швидкість і нахил доріжки.

Типовий робочий процес

• підготовка пацієнта, підключення маски/мундштука, електродів і манжети АТ;

• вибір протоколу та керування навантаженням на медичній біговій доріжці;

• одночасне вимірювання газообміну, 12-канальної ЕКГ та артеріального тиску;

• контроль показників у реальному часі через OMNIA;

• перегляд, аналіз, збереження та формування звіту дослідження.

Приклад вікна CPET/OMNIA з графіками газообміну та навантаження.

3. Quark CPET O₂ PARAM

Основний модуль ергоспірометрії

Ілюстрація модуля; остаточне маркування та виробник — за документами поставки.

• аналізує концентрації O₂ та CO₂ у видихуваному повітрі методом breath-by-breath;

• розраховує VO₂, VCO₂, VO₂max, субмаксимальний VO₂, вентиляцію, RQ/RER, VT1/LT1 та VT2/LT2;

• підтримує спірометричні показники та exercise flow-volume loops у складі відповідної конфігурації;

• газоаналізатори: O₂ 0–100% (парамагнітний), CO₂ 0–10% (NDIR); час відгуку t90 — 120/100 мс;

• потік: 0–16 л/с, точність ±2% або 20 мл/с; вентиляція 0–300 л/хв, точність ±2% або 100 мл/хв;

• габарити модуля приблизно 16×33×41 см, маса близько 11 кг; живлення 100–240 V, 50/60 Hz;

• працює з OMNIA та інтегрується з ЕКГ, Tango M2 і навантажувальним пристроєм.

4. OMNIA та спірометричний контур

Єдине програмне середовище та спірометрія

Ілюстрація модуля; остаточне маркування та виробник — за документами поставки.

• веде оператора від картки пацієнта і калібрування до виконання тесту, інтерпретації та звіту;

• відображає числові показники, тренди, графіки газообміну, навантаження, ЕКГ і АТ у реальному часі;

• об’єднує Quark CPET, Q-12, Tango M2 та зовнішні ергометри/бігові доріжки через інтерфейси;

• має автоматичні нагадування калібрування, контроль якості, ручну й автоматичну інтерпретацію, електронний підпис;

• підтримує понад 100 референтних наборів, експорт PDF/XML/Raw та мережеву роботу на SQL-базі;

• може інтегруватися з HIS/EHR/EMR через HL7, DICOM і GDT (за наявності відповідних модулів);

• до комплекту включено OMNIA Spirometry Module, 50 антибактеріальних/антивірусних фільтрів та носові затискачі.

5. Стрес-ЕКГ Q-12

12-канальна ЕКГ під час навантаження

Ілюстрація модуля; остаточне маркування та виробник — за документами поставки.

• реєструє діагностичну 12-канальну ЕКГ у спокої, при навантаженні та в кардіопульмональному стрес-тесті;

• параметри: ST-відхилення, ST-нахил, P, PR, QRS, QT/QTd; є перевірка якості відведень із візуальною та звуковою сигналізацією;

• інструменти: вибір точки J, вимірювання, детекція стимулятора, аритмій, подій і трендів;

• частота дискретизації — 1 000–32 000 Гц залежно від інтерфейсу; CMRR >93 дБ; роздільна здатність 1,525 мкВ/біт;

• підключення USB або Bluetooth до 10 м по прямій видимості; живлення USB або Li-Ion до 10 год автономної роботи;

• експорт: Full Disclosure, PDF, XML, Raw; опційно GDT, DICOM, HL7;

• у комплекті цієї пропозиції: Q-12, Rest/Stress ECG License C04160-20-11, кейс з ременем і 500 одноразових електродів.

6. SunTech Tango M2

Автоматичний контроль артеріального тиску

Ілюстрація модуля; остаточне маркування та виробник — за документами поставки.

• автоматично вимірює АТ під час тестів на біговій доріжці, ергометрі або під час фармакологічної проби;

• у стрес-режимі використовує аускультативне вимірювання з R-wave gating та алгоритмом K-sound; у спокої — осцилометричний режим;

• діапазон DKA: систолічний 40–270 мм рт. ст., діастолічний 20–160 мм рт. ст.; ЧСС 40–200 уд/хв;

• підтримує задані інтервали 1–20 хв, не-експресивний режим без ЕКГ, Stat Mode та пам’ять 300 вимірювань;

• має кольоровий LCD 7″, USB для вивантаження даних і оновлення; інтеграція через RS-232/BNC/ЕКГ-кабель;

• точність відповідає методу підготовленого спостерігача за ANSI/AAMI/ISO 81060-2;

• у комплекті: Tango M2, кабелі/кріплення та Orbit-K манжети за останнім КП; точний склад розмірів манжет слід звірити з пакувальним листом.

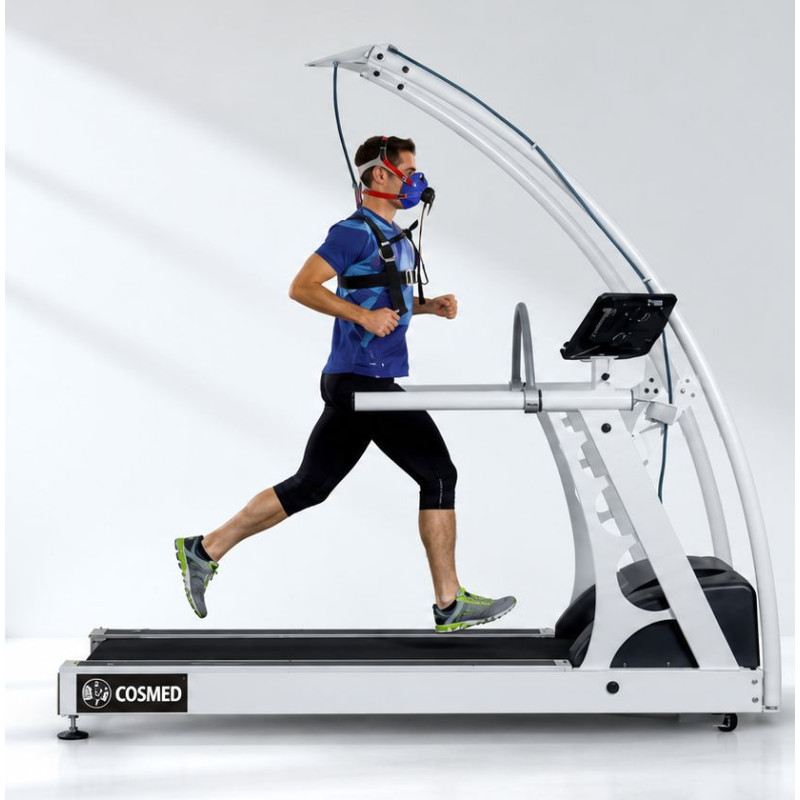

 Медична бігова доріжка T150 E MED

Дозоване навантаження для CPET

Ілюстрація модуля; остаточне маркування та виробник — за документами поставки.

• OEM/PLM-конфігурація з подвійним маркуванням COSMED T150 E MED; технічний лист ідентифікує модель як h/p/cosmos pluto® lt med OEM / 150/50 G7;

• робоче полотно 150×50 см, максимальне навантаження 250 кг, доступна опція до 300 кг;

• швидкість 0–22 км/год; моторизований нахил 0–25%; 7 рівнів прискорення/гальмування;

• керування без окремого UserTerminal через інтегрований інтерфейс coscom® v4/ПК; у технічному листі вказано відсутність вбудованого дисплея;

• 32 попередньо визначені профілі, щонайменше 100 вільно програмованих програм, імпорт/експорт профілів через USB;

• параметри: швидкість, час, нахил, дистанція, ЧСС/варіабельність, енерговитрати, темп, METs; експорт PDF/CSV;

• інтерфейси 1×LAN/RJ45 і 1×RS-232; у пропозиції — кабель C01714-01-12 для зовнішнього керування та інтеграції з системою;

• габарити близько 210×86×120 см, маса близько 240 кг; живлення 200–240 V AC, окремий захищений контур 16 A;

• передбачені аварійна кнопка, аварійний шнур, потенціалізація, медичні стандарти та класифікація, зазначені виробником.

 Медична тележка та робоче місце

Мобільна конфігурація комплексу

Ілюстрація модуля; остаточне маркування та виробник — за документами поставки.

• медична тележка для розміщення Quark CPET, ПК, моніторів, приладдя та калібрувальної оснастки;

• робоча станція Dell Pro Max/ПК з Windows 64-bit та SQL OEM за специфікацією останнього КП;

• два монітори Dell LCD 24″, бездротові клавіатура та миша для роботи лікаря й асистента;

• калібрувальний газ 16% O₂ / 5% CO₂ / N₂, регулятор і 3-літровий калібрувальний шприц для перевірки контуру;

• фірмові кабелі, адаптери, лінія відбору проб, маски/наголівники та інше стандартне приладдя Quark CPET — відповідно до пакувального листа.

• остаточну конфігурацію ПК, моніторів, тележки, газу, манжет та витратних матеріалів потрібно підтвердити в інвойсі й packing list.

 Ключові переваги для медичного закладу

• комплексне дослідження серцево-судинної та дихальної відповіді на навантаження;

• одночасний контроль VO₂/VCO₂, вентиляції, 12-канальної ЕКГ і артеріального тиску;

• єдиний робочий процес у OMNIA з графіками, протоколами та звітністю;

• дозоване та відтворюване навантаження на медичній біговій доріжці;

• можливість застосування в кардіології, пульмонології, спортивній медицині та реабілітації;

• мобільна тележка з робочою станцією для організації кабінету стрес-тестування.

Комплектація

До пропозиції входить одна інтегрована система CPET. Нижче наведено склад поставки та ідентифікатори позицій; окремі ціни компонентів не виділяються.
